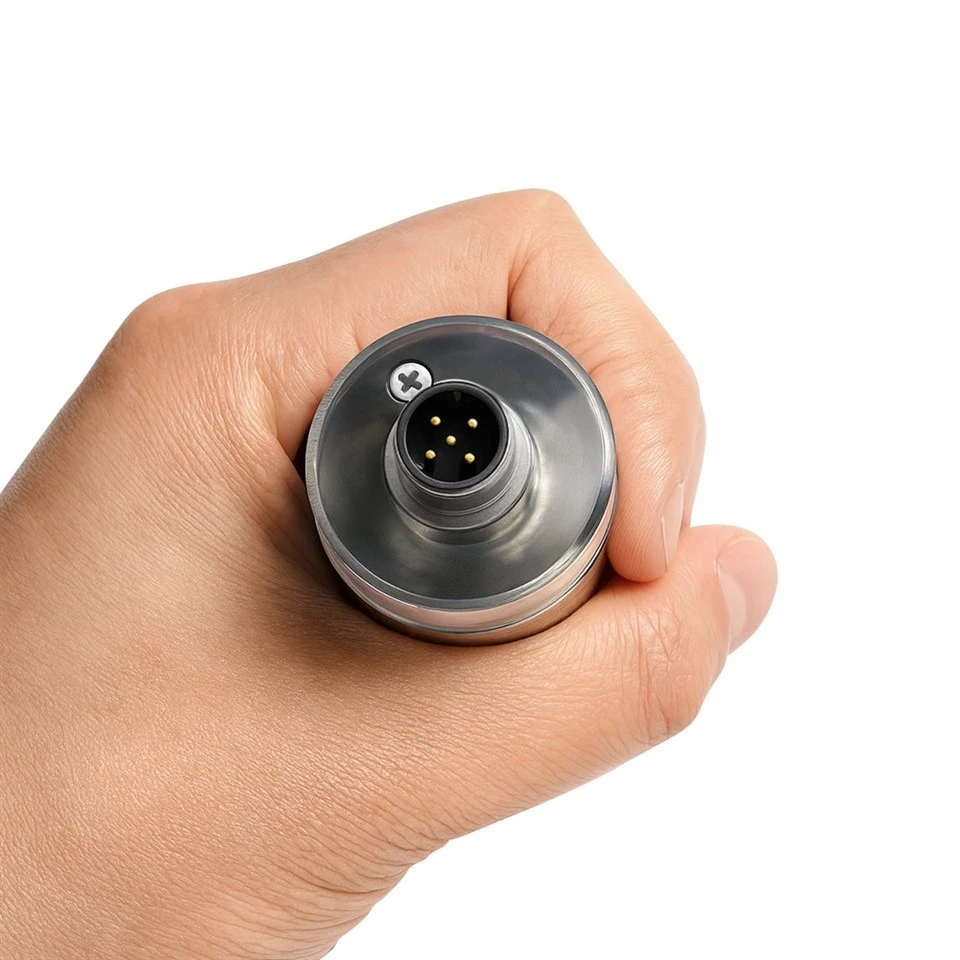

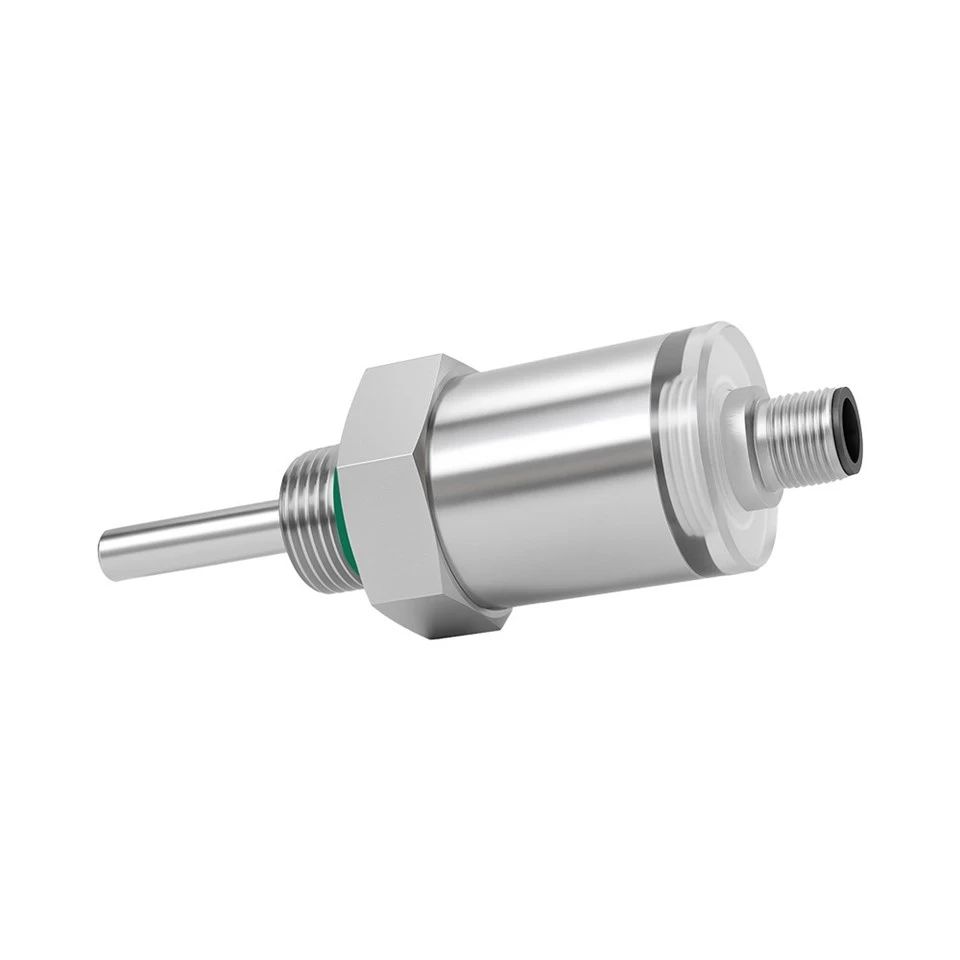

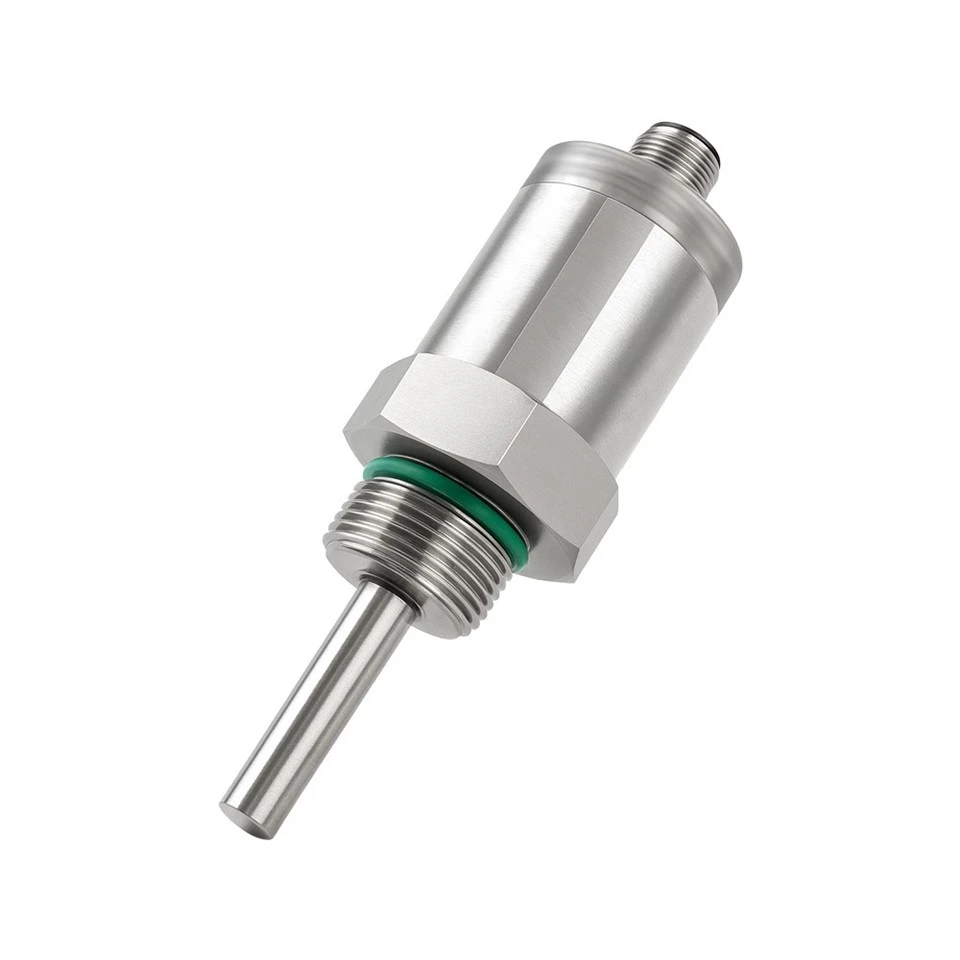

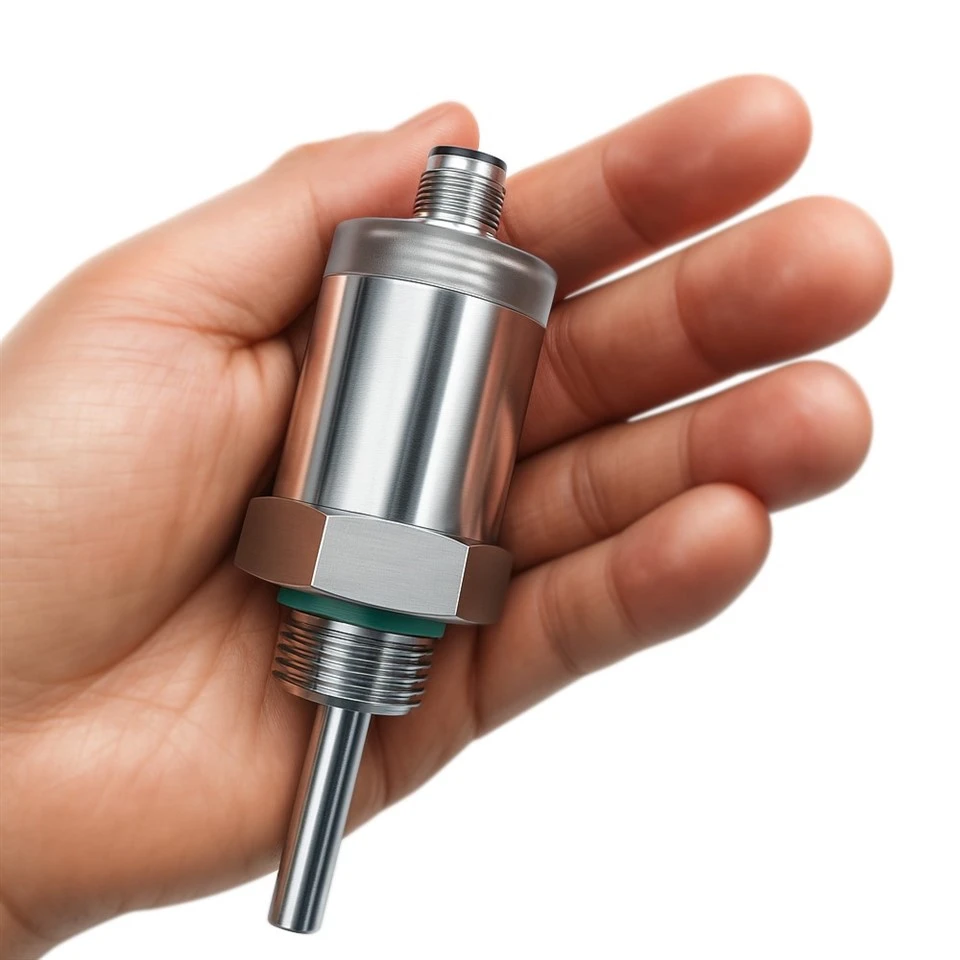

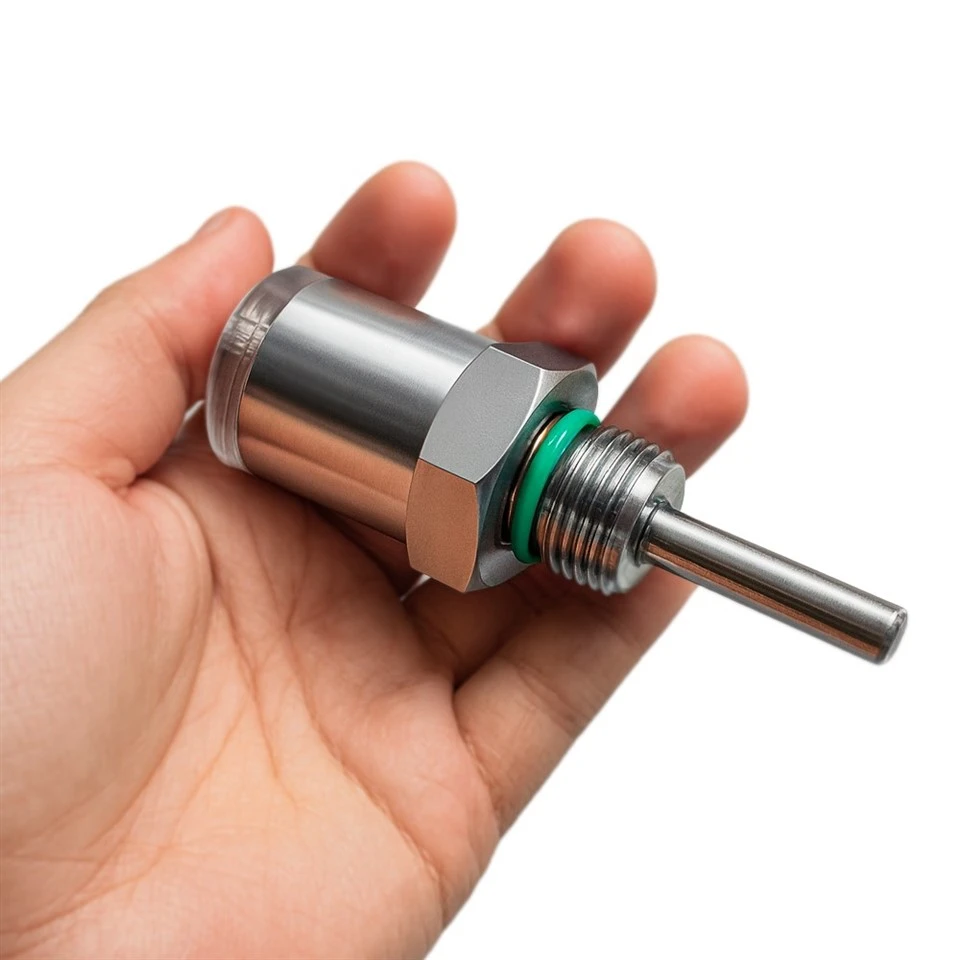

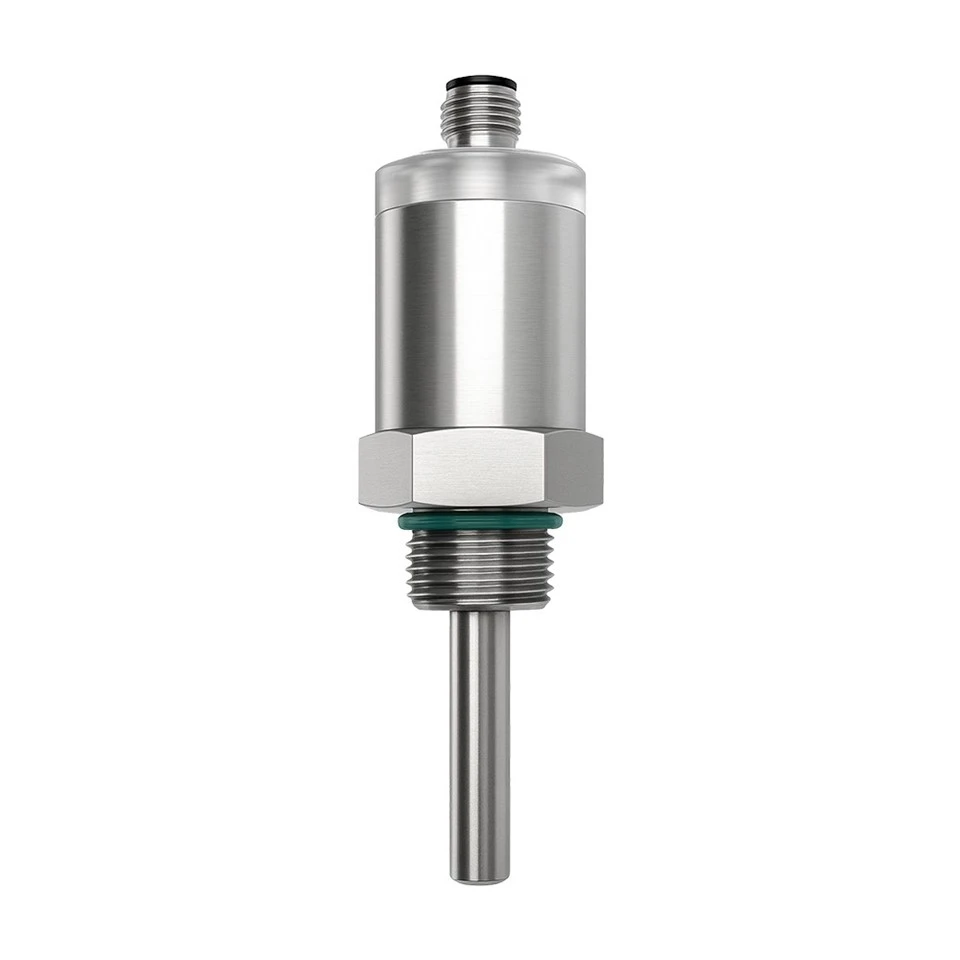

Огляд продукту

Термічний дисперсійний реле потоку використовує нагрітий твердотільний-датчик для визначення швидкості рідини на основі теплопередачі для виведення сигналу про стан потоку.

Технічні характеристики

Назва параметра	Значення / Специфікація
Діапазон перемикання (рідина)	від 0,01 до 3,0 м/с, точність ±5% повної шкали
Діапазон перемикання (газ)	від 0,5 до 30 м/с, точність ±10% повної шкали
Повторюваність	±1% до ±5% FS
Час відгуку	від 2 до 10 с
Макс. Робочий тиск	100 бар (1450 PSI), з допуском +0 / -5 бар
Діапазон температур процесу	-20 градусів до +80 градусів (до +150 градусів необов’язково)
Діапазон температур навколишнього середовища	-20 градусів до +60 градусів
Діапазон середньої в'язкості	До 200 сСт
Напруга живлення	24 В постійного струму (18–36 В постійного струму) або 230 В змінного струму
Поточне споживання	Менше або дорівнює 80 мА
Тип виводу	PNP / NPN / реле (вибір NO/NC)
Рейтинг контактів реле	3 А при 250 В змінного струму / 1 А при 30 В постійного струму
Змочувані матеріали	Нержавіюча сталь 316L (додатково титан)
Матеріал корпусу	Нержавіюча сталь 304 або алюміній
Підключення до процесу	Зовнішня різьба G1/2" або 1/2" NPT
Довжина вставки	45 мм (налаштовується)
Захист корпусу	IP67
Рейтинг небезпечної зони	Ex d IIC T6 Gb / Ex ia IIC T4 Ga
Індикатор стану	6-світлодіодна індикація стану (червоний / жовтий / зелений)

Промислове застосування

Поле застосування	Типове використання
Системи ОВК	Виявляє зниження циркуляції охолодженої води нижче мінімального порогового значення потоку в трубопроводі HVAC.
Захист насоса	Виявляє втрату потоку на вході насоса, щоб запобігти пошкодженню-сухим ходом.
Промислове охолодження	Перевіряє безперервний потік теплоносія в зварювальних контурах охолодження.
Хімічна обробка	Контролює безперервність потоку дозування добавки в хімічних лініях.
Очищення води	Виявляє наявність зворотного потоку в системах фільтрації.
Генерація електроенергії	Контролює стан потоку мастила в турбінах.

Заводське виробництво та контроль якості

Виробництво та переробка
Точна обробка з ЧПУ:Токарні верстати з ЧПУ, різьбові з’єднання та довжина зонда в межах допусків.

Точне зварювання:TIG і лазерне зварювання з'єднують частини датчика в герметичні корпуси.

Гарантія якості та калібрування
Відстеження матеріалу:Рентгенівська флуоресценція перевіряє склад вхідних змочених металів.

Автоматичні лінії калібрування:Рідинні контури виконують багато{0}}калібрування порогових значень потоку.

Випробування тиском:Гідростатичні установки випробовують корпуси корпусів на міцність під тиском.

Тестування-запису:Електроніка проходить термічний цикл, щоб виявити несправності на ранній стадії-.

Гнучкість розробки та налаштування
Налаштування OEM/ODM:На заводі підтримуються спеціальні довжини зондів, сплави та конфігурації тиску.

Відповідність і сертифікати

Стандарт / Документ	Рамки відповідності та сфера застосування
ISO 9001:2015	Перевірені заводські робочі процеси підтримують узгоджені виробничі протоколи.
Маркування CE	Електронні конструкції відповідають вимогам безпеки та захисту навколишнього середовища ЄС.
Директива RoHS	Обмеження щодо небезпечних речовин у всіх компонентах і паяних з’єднаннях.
ATEX / IECEx	Спеціальні конфігурації відповідають вимогам безпеки в небезпечній промисловій атмосфері.
Сертифікат калібрування	Кожен відвантажений продукт містить задокументований звіт про перевірку потоку.
EN 10204 3.1 Сертифікат	Металеві змочені компоненти мають перевірений аналіз хімічного складу.

Логістика та після{0}}продажна підтримка

Упаковка-класу Export
Анти-піна та вологонепроникні ящики захищають інструменти під час транспортування.

Гнучка підтримка Інкотермс
Підтримує умови EXW, FOB, CIF і DDP.

Стандартні терміни виконання
Стандартні моделі відправляються протягом 3–5 робочих днів.

Спеціальні графіки виробництва
Індивідуальні конфігурації вимагають різних виробничих вікон залежно від складності компонентів.

Визначений гарантійний термін
12-місячна гарантія поширюється на виробничі дефекти.

Реакція на дистанційне усунення несправностей
Служба підтримки відповідає на діагностику протягом 24 годин.

запитання й відповіді

Q: Чи підтримується вертикальне встановлення для цієї моделі реле потоку?

A: : Так, вертикальний потік вгору є кращим, щоб переконатися, що труба залишається заповненою та уникнути помилкових сухих показань.

З: Який орієнтовний термін служби внутрішнього нагрівального елемента?

Відповідь: твердотільні-компоненти опалення зазвичай забезпечують -річну безперервну роботу за умов стандартної номінальної напруги.

Питання: Чи доступні спеціальні стандарти різьби, такі як британська стандартна труба (BSP)?

Відповідь: Заводський механічний цех постачає альтернативні різьби, включаючи BSPP і BSPT, на запит під час замовлення.

Параметри реле потоку теплопровідності HNF10-AC
Специфічні параметри	Значення / Опис
Принцип вимірювання	Реле теплопровідності HNF10-AC розроблено на основі принципу теплообміну. Зонд оснащений внутрішнім нагрівальним модулем і термодатчиком. Теплопровідність реле потоку тісно пов'язана зі швидкістю потоку середовища. Під час вимірювання нагрівальний модуль виділяє тепло. Якщо в трубопроводі немає потоку середовища, кількість тепла, яке отримує модуль датчика тепла, є фіксованим значенням. Коли є потік середовища, кількість тепла, яке отримує модуль датчика тепла, змінюватиметься залежно від швидкості потоку середовища. Модуль датчика тепла перетворює цей сигнал різниці температур в електричний сигнал, який потім перетворюється процесором у відповідний стандартний аналоговий сигнал або сигнал контакту. Перемикач потоку використовує цей сигнал для відображення та контролю швидкості потоку середовища.
Встановити діапазон	1...150 см/с (вода), 3...300 см/с (масло), 20...2000 см/с (повітря)
Діапазон опору тиску	100 бар
Середній діапазон температур	-20~90 градусів
Діапазон температур навколишнього середовища	-20~80 градусів
Вихідний сигнал	PNP, NPN, реле, на вибір нормально відкритий + нормально закритий
Вхід сигналу	3 дроти 4~20mA вхідний струм, можна використовувати як пристрій збору даних Підключення трьох{0}}/чотирьох{1}}дротового платинового опору PT100 для вимірювання холоду та тепла
потужність	24 В±20% постійного струму
Увімкніть живлення	Макс. 400 мА (тип PNP або NPN) Макс. 1A 48V AC/DC (тип реле)
Електричний захист	Захист від інверсії, короткого замикання, перевантаження
Матеріал оболонки	Нержавіюча сталь 304
Матеріал зонда	Нержавіюча сталь 304
Рівень захисту	IP67
вага	0,4 кг
Сертифікат	CE
Інформація про замовлення
